차트를 표현해주는 라이브러리 중 Chart.js 사용에 대해 정리하는 글이다.
최종목표는 차트를 이미지화 하여 엑셀로 다운로드까지 하는 것이다.

Chart.js

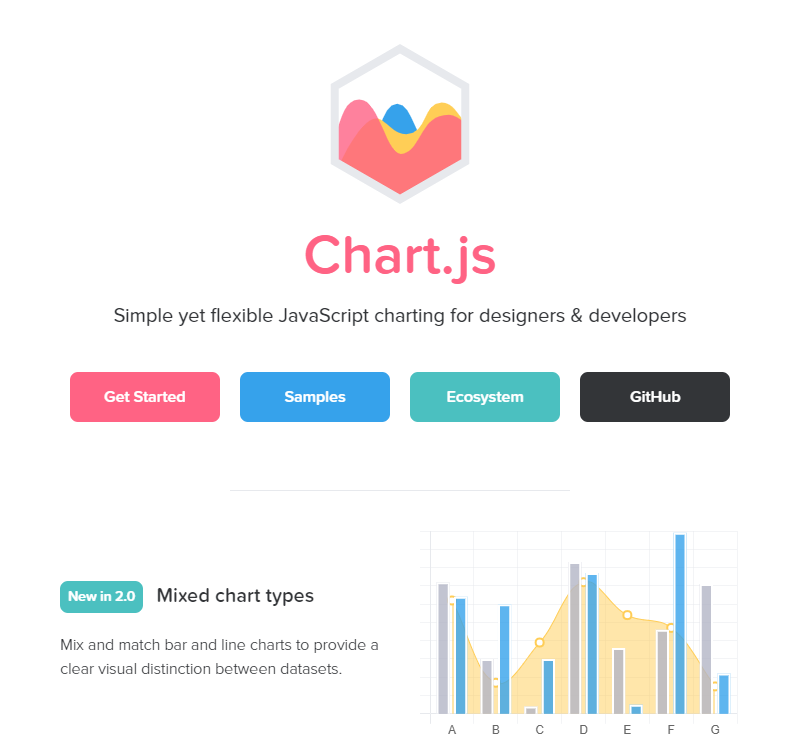

Chart.js(Chart.js | Open source)는 오픈 소스이며 데이터를 다양한 차트로 시각화 해주는 Javascript 라이브러리 중 하나이다.
Sample Page를 살펴보면 차트의 기본인 Line, Pie, Doughnut, Bar 등이 있다. Chart.js Sample Page

Sample

Chart.js를 사용하려면 CDN이나 JS를 다운받아 Import 하면된다. Chart.js CDN by jsDelivr

<style>
    body {
        width: 400px;
        height: 400px;
        margin: auto;
        margin-top: 100px;
    }
</style>
<script src="https://code.jquery.com/jquery-3.5.1.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/chart.js@2.8.0"></script>
<script src="https://cdnjs.cloudflare.com/ajax/libs/babel-polyfill/6.26.0/polyfill.js"></script>
<select onchange="changeChart(this.value)">
  <option value="line">라인</option>
  <option value="pie">파이</option>
  <option value="doughnut">도넛</option>
  <option value="bar">막대(세로)</option>
  <option value="horizontalBar">막대(가로)</option>
</select>
<canvas id="myChart" width="100" height="100"></canvas>
<script>
  let data = {
    labels: ['Red', 'Blue', 'Yellow', 'Green', 'Purple', 'Orange'],
    datasets: [{
      label: '# of Votes',
      data: [12, 19, 3, 5, 2, 3],
      backgroundColor: [
        'rgba(255, 99, 132, 0.2)',
        'rgba(54, 162, 235, 0.2)',
        'rgba(255, 206, 86, 0.2)',
        'rgba(75, 192, 192, 0.2)',
        'rgba(153, 102, 255, 0.2)',
        'rgba(255, 159, 64, 0.2)'
      ],
      borderColor: [
        'rgba(255, 99, 132, 1)',
        'rgba(54, 162, 235, 1)',
        'rgba(255, 206, 86, 1)',
        'rgba(75, 192, 192, 1)',
        'rgba(153, 102, 255, 1)',
        'rgba(255, 159, 64, 1)'
      ],
      borderWidth: 1
    }]
  };

  let options = {
    scales: {
      yAxes: [{
        ticks: {
          beginAtZero: true
        }
      }]
    }
  };

  function changeChart(value) {
    myChart.destroy();

    myChart = new Chart(ctx, {
      type: value,
      data: data,
      options: options,
    });
  };
  const ctx = document.getElementById('myChart'); // getContext('2d') 를 하는 경우가 있는데 없어야 엑셀다운가능
  let myChart = new Chart(ctx, {
    type: 'line',
    data: data,
    options: options
  });
</script>

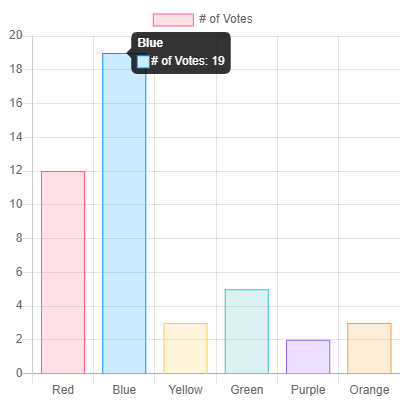

위 예제 소스를 실행하면 다음과 같이 Bar 형태 차트가 생성된다.

이 상태로 type 속성만 변경하면 다양하게 적용이 가능하다.

options 에 대해서는 Documents를 참고하여 적용한다.

legend: {
    display: false, // label 숨기기
},
title: {
    display: true, // title 표시
    text: '# title', // title 명
},
maintainAspectRatio: false, // 비율유지
showAllTooltips: false, // tooltip 항상표시
tooltips: {
    enabled: true, // tooltip 표시(기본은 마우스 hover)
},
plugins: {
    legend: true, // legend 표시
    outlabels: {} // pie, doughnut 때문에 외부 라이브러리 사용(tooltip을 항상 표시 하는 경우 겹쳐서)
},
layout: {
    padding: {
        left: 25,
        right: 25,
        top: 0,
        bottom: 0
    }
}

위는 사용해본 Options 목록이다.

만약 Line 사용 시 아래에 자동으로 채워지는 옵션을 끄고싶다면 다음을 추가한다.

datasets: [{
    fill: false,
    ...
}]

datasets의 fill 옵션을 false로 수정하면된다.

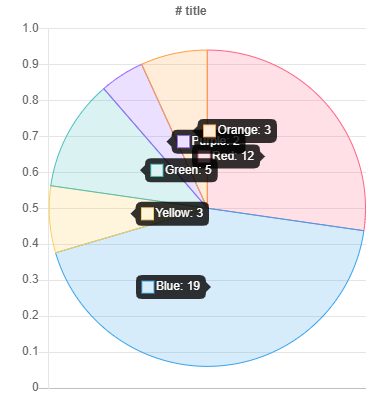

Doughnut 이나 Pie를 사용해서 Tooltips를 항상 표시했더니 다음과 같은 현상이 생겼다.

// tooltip을 렌더링 이후 바로 표시하기 위해서는 다음 소스가 추가되어야함
Chart.plugins.register({
    beforeRender: function(chart) {
        if (chart.config.options.showAllTooltips) {
            // create an array of tooltips
            // we can't use the chart tooltip because there is only one tooltip
            // per chart
            chart.pluginTooltips = [];
            chart.config.data.datasets.forEach(function(dataset, i) {
                chart.getDatasetMeta(i).data.forEach(function(sector, j) {
                    chart.pluginTooltips.push(new Chart.Tooltip({
                        _chart: chart.chart,
                        _chartInstance: chart,
                        _data: chart.data,
                        _options: chart.options.tooltips,
                        _active: [sector]
                    }, chart));
                });
            });

            // turn off normal tooltips
            chart.options.tooltips.enabled = false;
        }
    },
    afterDraw: function(chart, easing) {
        if (chart.config.options.showAllTooltips) {
            // we don't want the permanent tooltips to animate, so don't do
            // anything till the animation runs atleast once
            if (!chart.allTooltipsOnce) {
                if (easing !== 1)
                    return;
                chart.allTooltipsOnce = true;
            }

            // turn on tooltips
            chart.options.tooltips.enabled = true;
            Chart.helpers.each(chart.pluginTooltips, function(tooltip) {
                tooltip.initialize();
                tooltip.update();
                // we don't actually need this since we are not animating
                // tooltips
                tooltip.pivot();
                tooltip.transition(easing).draw();
            });
            chart.options.tooltips.enabled = false;
        }
    }
});

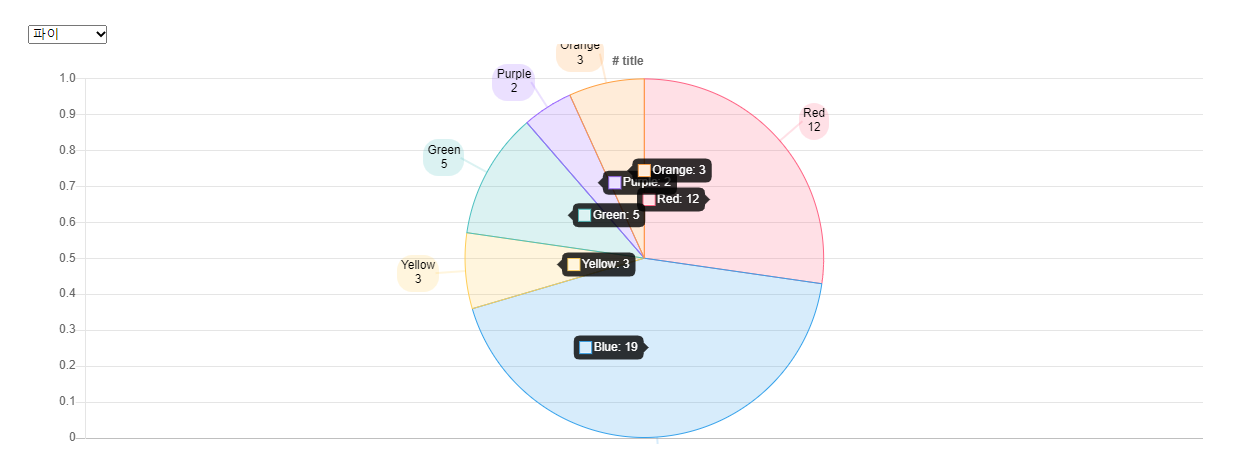

아까 지정한 옵션들 중 showAllTooltips를 true로 수정하고 차트를 보면 다음과 같이 나온다.

물론 도넛이나 파이가 아니더라도 라인도 겹치게 표시된다. 여기서는 도넛이나 파이에서만 적용해보려고 한다.
라이브러리 중에 라벨만 외부로 표시해주는 플러그인을 추가한다.

<script src="https://cdn.jsdelivr.net/npm/chartjs-plugin-piechart-outlabels"></script>

그리고 아까 지정한 옵션들 중 plugins 에 outlabels 안에 다음을 추가한다.

outlabels: {
    text: '%l \n %v',
    borderRadius: 15,
    color: 'black',
    stretch: 30,
    font: {
        resizable: true,
        minSize: 12,
        maxSize: 18
    },
    textAlign: "center"
}

해당 라이브러리의 문서는 링크를 참고하기 바란다.chartjs-plugin-outlabels

text의 기능은 다음과 같다.

%l: 라벨 데이터를 표시
%p: 비율을 표시
%v: 값을 표시
\n: 개행을 표시

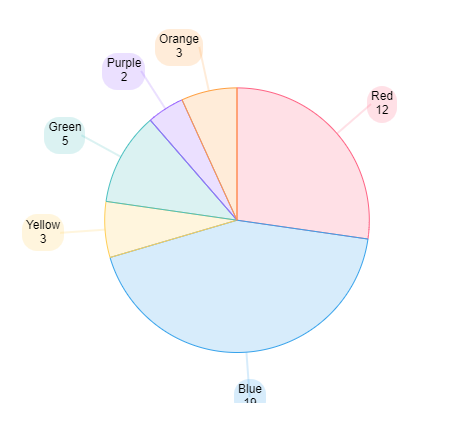

결과는 다음과 같다.

이제 파이나 도넛인 경우에 옵션 중 scales, showAllTooltips를 미사용하면 된다. scales는 그래프의 기본선을 말한다.

function chartUpdate(type, options, title) {
    if(type == "doughnut" || type == "pie") {
        delete options.scales;
        options.title.text = '';
        options.plugins.outlabels = {
                text: '%l \n %v',
                borderRadius: 15,
                color: 'black',
                stretch: 30,
                font: {
                    resizable: true,
                    minSize: 12,
                    maxSize: 18
                },
                textAlign: "center"
        };
        options.layout.padding.top = 50;
        options.layout.padding.bottom = 50;
    } else {
        options.title.text = title;
        options.scales = {
            yAxes: [{
                ticks: {
                    beginAtZero: true
                }
            }]
        }
        delete options.plugins.outlabels;
        options.layout.padding.top = 50;
        options.layout.padding.bottom = 50;
    }
}

위는 일부만 사용한 소스이며 changeChart 함수에서 다음을 추가하면 된다.

chartUpdate(value, options, '# title');

위, 아래의 간격은 padding 옵션을 통해 적절히 조절한다.
(파이나 도넛의 경우 타이틀을 표시하는 경우 겹칠 수 있으므로 사용하지 않음)

Export to Excel

위의 예제를 통해 만들어진 차트를 엑셀로 다운로드 해보자.
그러기 위해서는 또 라이브러리를 추가해야한다. exceljs 라는 라이브러리 이다.Excel.js Github / Excel.js Npm

js를 다운받기 위해서는 다음 링크에서 cdn이나 직접 다운로드한다.Excel.js CDN

그리고 파일을 다운로드하는데 도와주기 위한 FileSaver.js 라이브러리를 또 추가한다.FileSaver.js Github

<script src="https://cdnjs.cloudflare.com/ajax/libs/exceljs/4.2.0/exceljs.min.js"></script>
<script src="https://cdnjs.cloudflare.com/ajax/libs/FileSaver.js/2.0.0/FileSaver.min.js"></script>
<style>
    #btn_chart_excel_download {
        border: 0; background-color: #007f1b; color: white; font-weight: bold; padding: 5px; border-radius: 10px;
    }
</style>
<input type="button" value="엑셀 다운로드" id="btn_chart_excel_download" class="btn_excel"/>

$(function() {
    $("#btn_chart_excel_download").click(function() {
        // 캔버스에 그려진 이미지를 data url로 변환
        let base64Image = ctx.toDataURL(1.0);

        // excel js 객체 생성
        let workbook = new ExcelJS.Workbook();

        // 워크시트 생성
        let worksheet =  workbook.addWorksheet('Sheet');

        // 흰 배경을 만들기 위해 셀 병합
        worksheet.mergeCells('A1:H25');

        // 가상의 파일 읽기
        workbook.xlsx.readFile("chartExample.xlsx");

        // 이미지 등록
        let imageId = workbook.addImage({
            base64: base64Image,
            extension: 'png',
        });

        // 병합했던 셀에 이미지 추가 (엑셀 파일 열면 위치 이동가능)
        worksheet.addImage(imageId, 'A1:H25');

        // 파일 다운로드
        workbook.xlsx.writeBuffer().then(function (data) {
            let blob = new Blob([data], {type: "application/vnd.ms-excel;charset=utf-8"});
            saveAs(blob, "chartReal.xlsx");
        });
    });
});

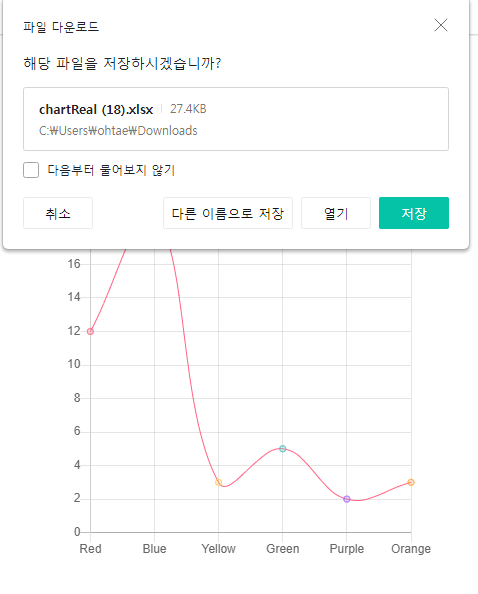

엑셀 다운로드 버튼을 만들고 클릭이벤트를 추가한 후 위의 JS 스크립트를 붙여서 실행하면 다음처럼 다운로드가 된다.

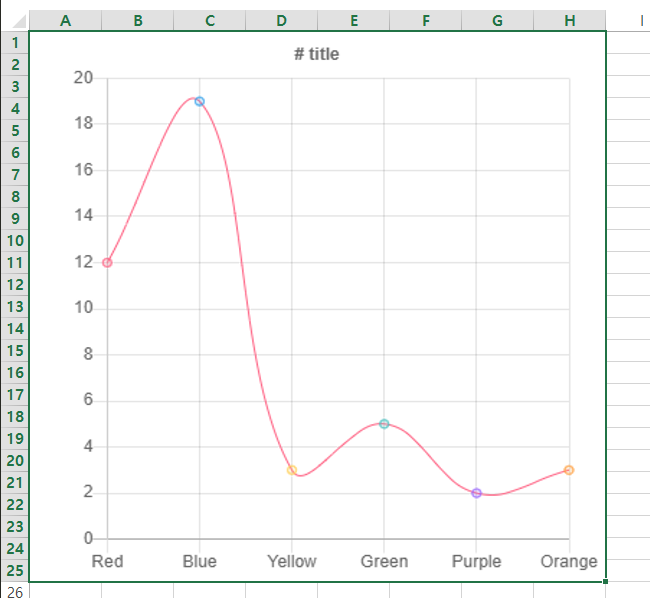

다운로드된 엑셀 파일을 열어보면 미리 병합했던 셀에 이미지가 붙여진걸 확인할 수 있다.
미리 값을 정해진 위치에 지정한다면 보고서 형식으로도 만들 수 있을 것같다.

Sample Source

<!DOCTYPE html>
<html lang="ko">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <style>
        body {
            width: 400px;
            height: 400px;
            margin: auto;
            margin-top: 100px;
        }

        #btn_chart_excel_download {
            border: 0; background-color: #007f1b; color: white; font-weight: bold; padding: 5px; border-radius: 10px;
        }
    </style>
    <script src="https://code.jquery.com/jquery-3.5.1.min.js"></script>
    <script src="https://cdn.jsdelivr.net/npm/chart.js@2.8.0"></script>
    <script src="https://cdnjs.cloudflare.com/ajax/libs/babel-polyfill/6.26.0/polyfill.js"></script>
    <script src="https://cdn.jsdelivr.net/npm/chartjs-plugin-piechart-outlabels"></script>
    <script src="https://cdnjs.cloudflare.com/ajax/libs/exceljs/4.2.0/exceljs.min.js"></script>
    <script src="https://cdnjs.cloudflare.com/ajax/libs/FileSaver.js/2.0.0/FileSaver.min.js"></script>
    <select onchange="changeChart(this.value)">
        <option value="line">라인</option>
        <option value="pie">파이</option>
        <option value="doughnut">도넛</option>
        <option value="bar">막대(세로)</option>
        <option value="horizontalBar">막대(가로)</option>
    </select>
    <input type="button" value="엑셀 다운로드" id="btn_chart_excel_download" class="btn_excel" />
    <canvas id="myChart" width="100" height="100"></canvas>
    <script>
    // tooltip을 렌더링 이후 바로 표시하기 위해서는 다음 소스가 추가되어야함
    Chart.plugins.register({
        beforeRender: function(chart) {
            if (chart.config.options.showAllTooltips) {
                // create an array of tooltips
                // we can't use the chart tooltip because there is only one tooltip
                // per chart
                chart.pluginTooltips = [];
                chart.config.data.datasets.forEach(function(dataset, i) {
                    chart.getDatasetMeta(i).data.forEach(function(sector, j) {
                        chart.pluginTooltips.push(new Chart.Tooltip({
                            _chart: chart.chart,
                            _chartInstance: chart,
                            _data: chart.data,
                            _options: chart.options.tooltips,
                            _active: [sector]
                        }, chart));
                    });
                });

                // turn off normal tooltips
                chart.options.tooltips.enabled = false;
            }
        },
        afterDraw: function(chart, easing) {
            if (chart.config.options.showAllTooltips) {
                // we don't want the permanent tooltips to animate, so don't do
                // anything till the animation runs atleast once
                if (!chart.allTooltipsOnce) {
                    if (easing !== 1)
                        return;
                    chart.allTooltipsOnce = true;
                }

                // turn on tooltips
                chart.options.tooltips.enabled = true;
                Chart.helpers.each(chart.pluginTooltips, function(tooltip) {
                    tooltip.initialize();
                    tooltip.update();
                    // we don't actually need this since we are not animating
                    // tooltips
                    tooltip.pivot();
                    tooltip.transition(easing).draw();
                });
                chart.options.tooltips.enabled = false;
            }
        }
    });
    </script>
    <script>
    let data = {
        labels: ['Red', 'Blue', 'Yellow', 'Green', 'Purple', 'Orange'],
        datasets: [{
            fill: false,
            label: '# of Votes',
            data: [12, 19, 3, 5, 2, 3],
            backgroundColor: [
                'rgba(255, 99, 132, 0.2)',
                'rgba(54, 162, 235, 0.2)',
                'rgba(255, 206, 86, 0.2)',
                'rgba(75, 192, 192, 0.2)',
                'rgba(153, 102, 255, 0.2)',
                'rgba(255, 159, 64, 0.2)'
            ],
            borderColor: [
                'rgba(255, 99, 132, 1)',
                'rgba(54, 162, 235, 1)',
                'rgba(255, 206, 86, 1)',
                'rgba(75, 192, 192, 1)',
                'rgba(153, 102, 255, 1)',
                'rgba(255, 159, 64, 1)'
            ],
            borderWidth: 1
        }]
    };

    let options = {
        scales: {
            yAxes: [{
                ticks: {
                    beginAtZero: true
                }
            }]
        },
        legend: {
            display: false, // label 숨기기
        },
        title: {
            display: true, // title 표시
            text: '# title', // title 명
        },
        maintainAspectRatio: false, // 비율유지
        showAllTooltips: false, // tooltip 항상표시
        tooltips: {
            enabled: true, // tooltip 표시(기본은 마우스 hover)
        },
        plugins: {
            legend: true, // legend 표시
            outlabels: {
                text: '%l \n %v',
                borderRadius: 15,
                color: 'black',
                stretch: 30,
                font: {
                    resizable: true,
                    minSize: 12,
                    maxSize: 18
                },
                textAlign: "center"
            } // pie, doughnut 때문에 외부 라이브러리 사용(tooltip을 항상 표시 하는 경우 겹쳐서)
        },
        layout: {
            padding: {
                left: 25,
                right: 25,
                top: 0,
                bottom: 0
            }
        }
    };

    function chartUpdate(type, options, title) {
        if (type == "doughnut" || type == "pie") {
            delete options.scales;
            options.title.text = '';
            options.plugins.outlabels = {
                text: '%l \n %v',
                borderRadius: 15,
                color: 'black',
                stretch: 30,
                font: {
                    resizable: true,
                    minSize: 12,
                    maxSize: 18
                },
                textAlign: "center"
            };
            options.layout.padding.top = 50;
            options.layout.padding.bottom = 50;
        } else {
            options.title.text = title;
            options.scales = {
                yAxes: [{
                    ticks: {
                        beginAtZero: true
                    }
                }]
            }
            delete options.plugins.outlabels;
            options.layout.padding.top = 50;
            options.layout.padding.bottom = 50;
        }
    }

    function changeChart(value) {
        myChart.destroy();

        chartUpdate(value, options, '# title');

        myChart = new Chart(ctx, {
            type: value,
            data: data,
            options: options,
        });
    };
    const ctx = document.getElementById('myChart'); // getContext('2d') 를 하는 경우가 있는데 없어야 엑셀다운가능
    let myChart = new Chart(ctx, {
        type: 'line',
        data: data,
        options: options
    });

    $(function() {
        $("#btn_chart_excel_download").click(function() {
            // 캔버스에 그려진 이미지를 data url로 변환
            let base64Image = ctx.toDataURL(1.0);

            // excel js 객체 생성
            let workbook = new ExcelJS.Workbook();

            // 워크시트 생성
            let worksheet = workbook.addWorksheet('Sheet');

            // 흰 배경을 만들기 위해 셀 병합
            worksheet.mergeCells('A1:H25');

            // 가상의 파일 읽기
            workbook.xlsx.readFile("chartExample.xlsx");

            // 이미지 등록
            let imageId = workbook.addImage({
                base64: base64Image,
                extension: 'png',
            });

            // 병합했던 셀에 이미지 추가 (엑셀 파일 열면 위치 이동가능)
            worksheet.addImage(imageId, 'A1:H25');

            // 파일 다운로드
            workbook.xlsx.writeBuffer().then(function(data) {
                let blob = new Blob([data], { type: "application/vnd.ms-excel;charset=utf-8" });
                saveAs(blob, "chartReal.xlsx");
            });
        });
    });
    </script>
</head>

<body>
</body>

</html>

저작자표시 비영리 변경금지

'Frontend > Javascript' 카테고리의 다른 글

html -> pdf 다운로드 (html2canvas + jsPDF) (1)	2021.02.26
HTML5 + HLS JS를 이용한 실시간 스트리밍 영상 재생하기 (4)	2020.12.10
Form 태그 동적으로 만들어서 POST 전송 (Vanilla JS, jQuery) (0)	2020.12.08
Google Web Page Traslation (0)	2020.11.23
실시간 콤마 (0)	2020.11.17

Jeffrey Oh's Notepad

Chart.js 차트 엑셀 다운로드 (export to excel)

Chart.js

Sample

Export to Excel

Sample Source

'Frontend > Javascript' 카테고리의 다른 글

티스토리툴바

« 2025/01 »
일	월	화	수	목	금	토
			1	2	3	4
5	6	7	8	9	10	11
12	13	14	15	16	17	18
19	20	21	22	23	24	25
26	27	28	29	30	31

Chart.js

Sample

Export to Excel

Sample Source

'Frontend > Javascript' 카테고리의 다른 글

검색

티스토리툴바
